《WaLiOffice - AI Agent 智能办公平台》第3-5节：ECharts图表工具与前端渲染

作者：小傅哥
博客：https://bugstack.cn (opens new window)

沉淀、分享、成长，让自己和他人都能有所收获！😄

一、前言

大家好，我是技术UP主小傅哥。

前面几节的工具都是“文件下载”类——Markdown、Word、Excel，最终产物是一个可以下载的文件。但办公对话里还有一类高频诉求：用户说“帮我对比一下各渠道转化率”，他不需要下载文件，只想在对话中立刻看到一张图。

这节我们来写全项目最轻量的工具 chart_generate：后端 137 行，不渲染任何文件，只产出一份 ECharts 数据 JSON；前端拿到 kind: "chart" 产物后直接在右侧面板渲染。生成 Word/PPT 要等十几秒，图表 3 秒内就能出现在对话里——它是 Agent 回答“带点数据感”的最佳点缀。

它也带来一种新的分工模式：前面几节是“LLM 生成内容、Rust 渲染格式”，本节是“LLM 生成数据、前端渲染图形”——后端只做参数校验和产物封装，连格式渲染都省了。这个模式的适用边界（什么时候能省掉渲染层）正是本节要讲的。

一、本章诉求

1. 理解轻量产物模式：produces_artifact = true 但不落盘文件，kind: "chart" 产物是纯配置数据
2. 掌握图表类型选择策略：为什么类型选择交给 LLM（Prompt 约束 + 参数透传），而不是后端写规则函数
3. 掌握 ChartOutput 契约：labels/values 长度一致、values 纯数字不带单位 这两条约束如何守住前后端边界
4. 实现前端 EChartsView：类型白名单归一化、数值清洗（去 %/逗号）、pie/gauge 特化配置、兜底数据
5. 掌握渲染资源管理：ResizeObserver 响应式、dispose() 防内存泄漏、option 变更时 setOption(option, true) 全量替换
6. 理解 ChartArtifact 包装层的容错：chart_type || type、chart_data || data || content 多级兜底，LLM 输出什么形态都能渲染

二、流程设计

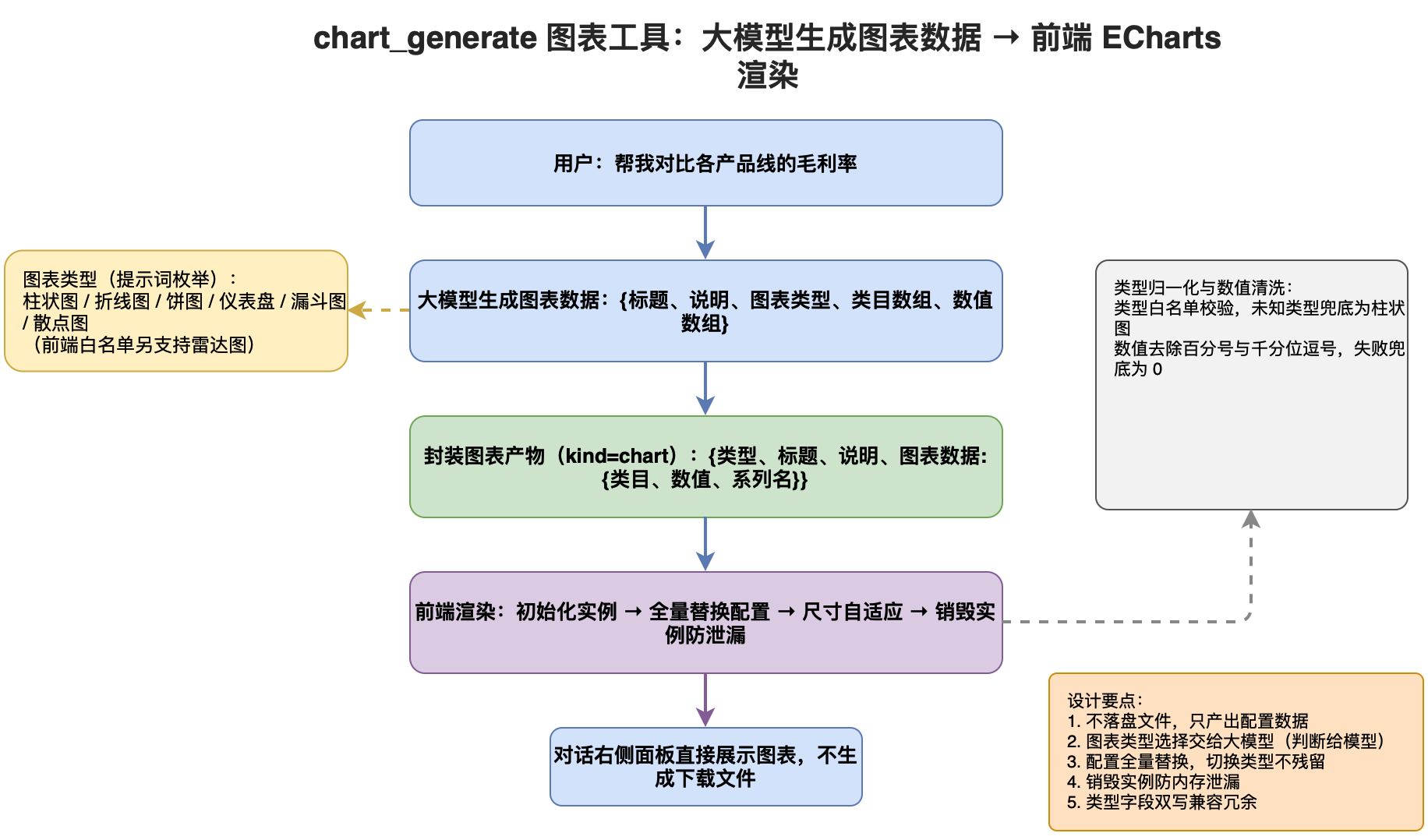

2.1 图表生成链路（轻量模式）

用户需求（topic，可选 chart_type）
    ↓
① call() 校验：topic 非空、preferred_type 默认 "bar"
        ↓
② ctx.send("state_update")：正在生成《{topic}》图表...
        ↓
③ LLM 调用（system：类型枚举 + 数据约束 / user：需求 + 偏好类型）
        ↓
④ extract_json 解析 → 反序列化 ChartOutput
   { title, summary?, chart_type, labels[], values: Vec<f64>, series_name? }
        ↓
⑤ 封装 ToolArtifact { kind: "chart" }
   content = { type, chart_type, title, summary,
               chart_data: { labels, values, seriesName } }
        ↓
⑥ observation：已生成《xx》bar图表，可在右侧直接查看。
        ↓
前端 ChartArtifact 包装 → EChartsView 渲染
   ├─ normalizeChartType 白名单归一化（未知类型兜底 bar）
   ├─ buildOption 按 pie/gauge/通用 三分支构建配置
   └─ echarts.init → setOption → ResizeObserver 自适应 → dispose 清理

👩🏻‍🏫敲黑板：注意这个工具没有任何文件落盘。save_generated_artifact_to_files 里没有 chart 分支——产物只进入前端 artifact 状态树随会话持久化，不产生磁盘文件。“产物”这个词在项目里有两个含义：文件产物（docx/xlsx，落盘）和数据产物（search/chart，进前端渲染）。设计新工具时先想清楚属于哪类。
